电机综合保护器的使用与介绍

电机综合保护器的保护功能、缺相保护、过载保护、断相保护等。

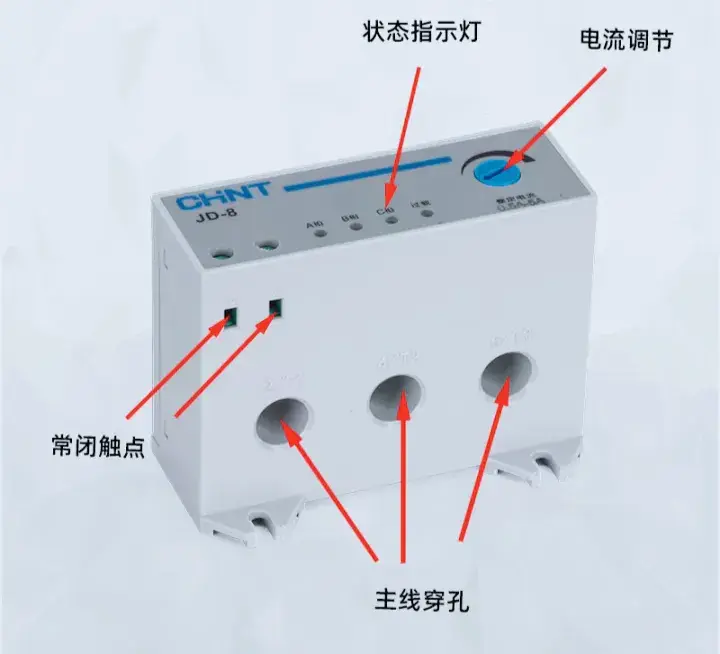

电机综合保护器面板上有电流调节按钮、按钮指示灯、常闭触点、主线孔等。

电机综合保护器的接线，电机线经过主线孔接入电机，综合保护器的常闭触点串联在接触器线圈上，或者串联在控制二次回路上。

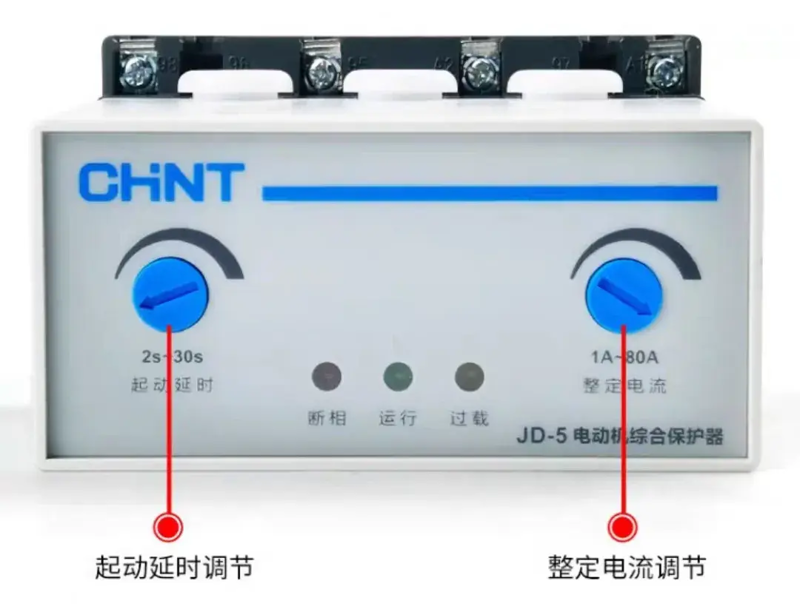

启动延时按钮的作用,电机在启动时电流会很大，这时调整启动延时时间避免误报警。

整定电流的调整，我们这边原则上是不超过额定电流，根据现场的实际情况进行调整。

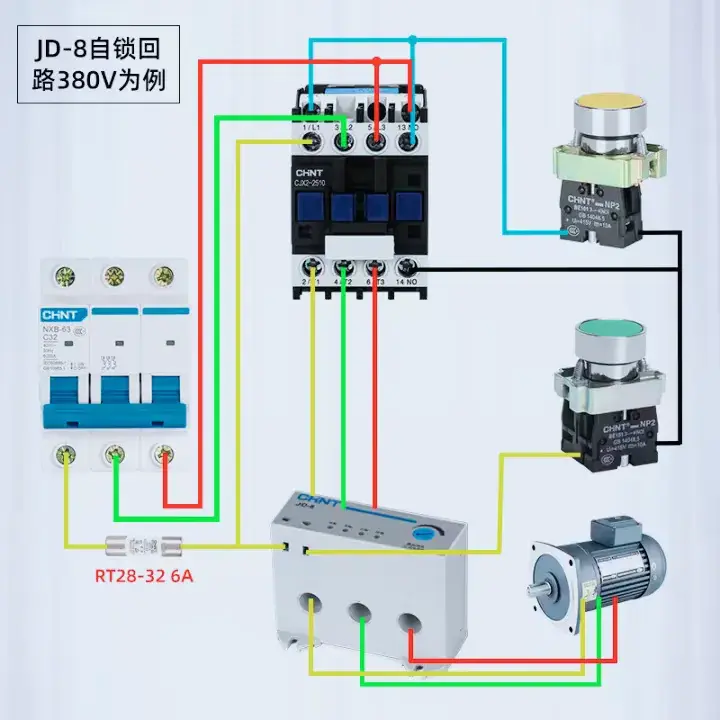

控制电压380V，电机综合保护器接线

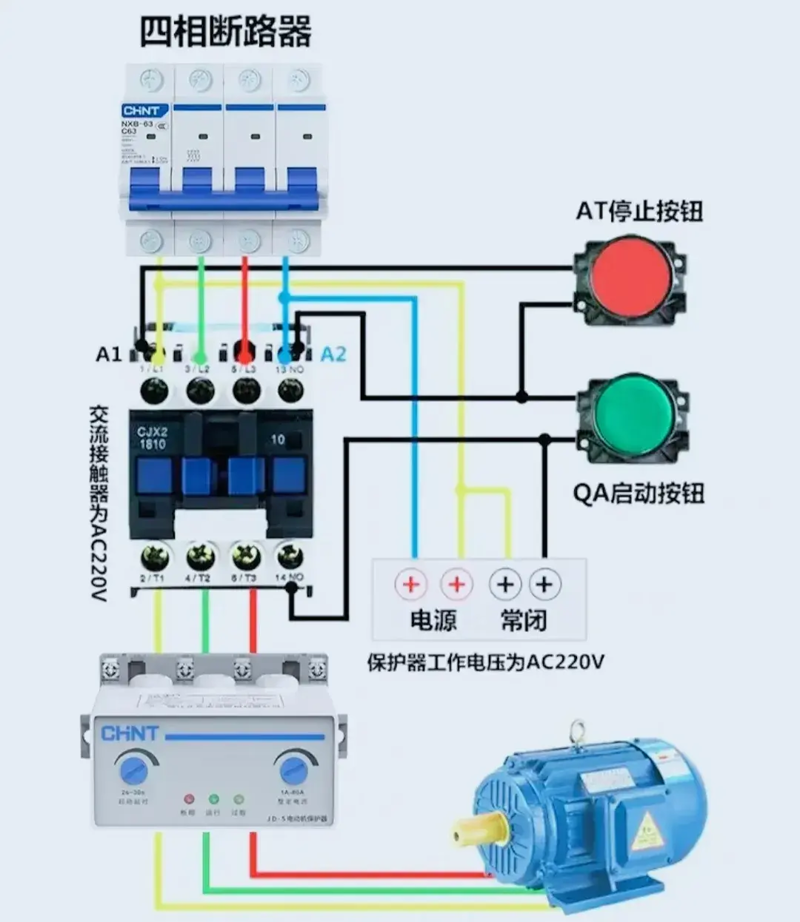

控制电压220V电机综合保护器接线

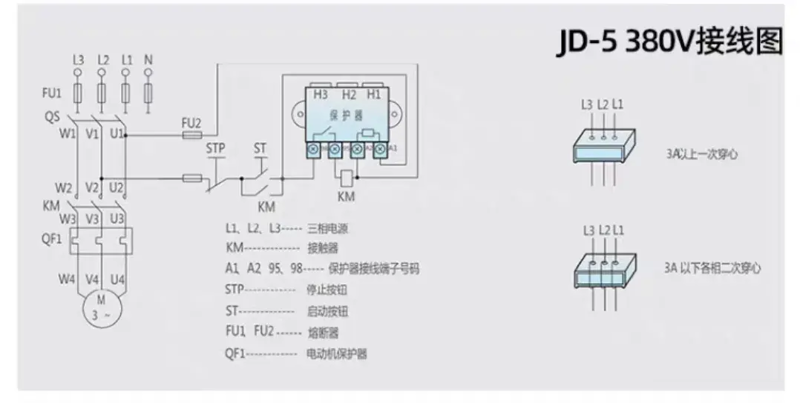

控制电压380V，带电机综合保护器保护的电器原理图。

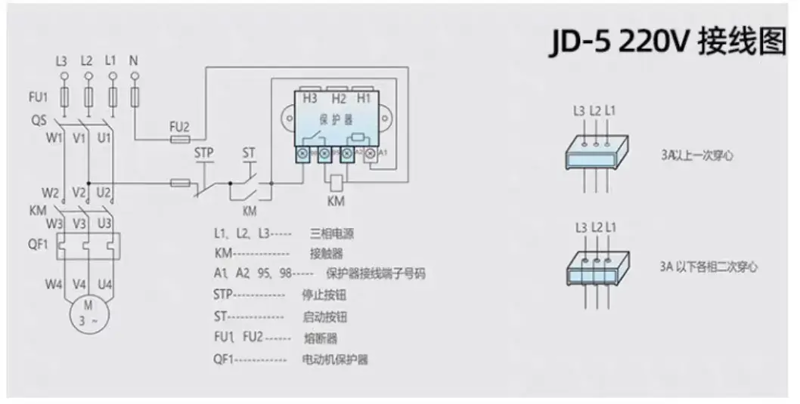

控制电压220V，代电机综合保护器的电器原理图。

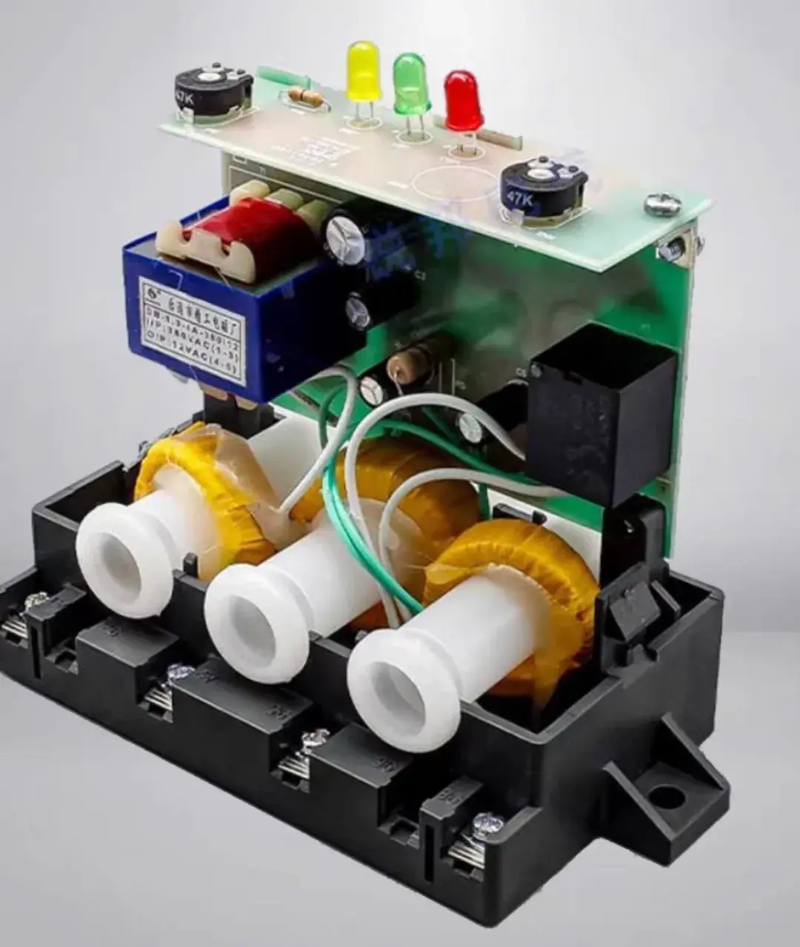

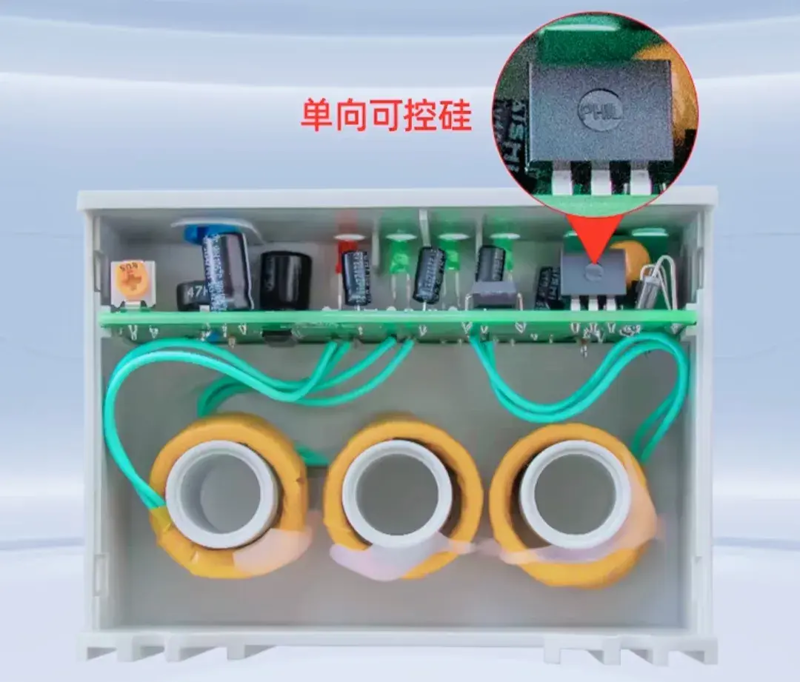

电机综合保护器内部构造图。

电机综合保护器可以有效防止缺相、过载造成的电机烧毁。
